YBS搖擺篩自上而下由進料口、篩箱、篩網、出料口、主軸、軸室、平衡塊、彈簧組、錐形底座以及電機等部分構成。有效的模擬了人工篩分運動的有效原理(篩分精度、效率、篩網壽命均是常規圓篩的5-10倍)，符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。

YBS搖擺篩的特點:

一、搖擺篩高達5倍的單位面積產出，精確到6級分離，篩分效率高達90%-95%;

二、使用硅橡膠球、超聲波等高效清網裝置系統，篩孔不會堵塞;

三、密閉除塵，操作安全;

四、加速度比振動篩低4-5倍，篩分零件壽命提高而維護減少;

五、噪音低<75分貝。優化重理均衡，地基動態負荷低。

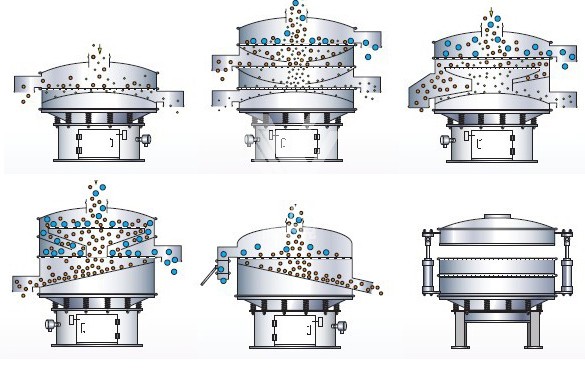

結構原理:

按積木式結構原理設計開發，由一剛性曲柄軸驅動，并進行了動態平衡。在可調整傾角的剛性曲柄軸的驅動下，網形的篩機體可實現三維空間運動，即在水平的圓周運動上疊加一個垂直方向的上下運動。振動的參數隨旋轉速度、曲柄偏心度、徑向傾角和切向傾角的大小而變化。這種設計構造，使得其工作參數的組合可以無窮的多。從而使得被篩分的物料可以以所期望的速度在篩網層上運動，或者在期望的時間內滯留在篩網層上。篩機振幅及物料的加速度隨曲柄偏心度的大小而變化，曲柄軸的切向傾角的大小決定著物料在篩網上作園周運動的速度,曲柄軸的徑向傾角決定著物料從篩網中央向邊緣運動的速度,切向和徑向傾角的相互作用導致被篩分的物料在篩網上作一種螺旋漸開線運動，物料在篩上停留的時間，即篩分的精度和度量是山切向和徑向傾角大小的組合比例來決定的。
